Tunnel de Puymorens

Tunnel de Puymorens

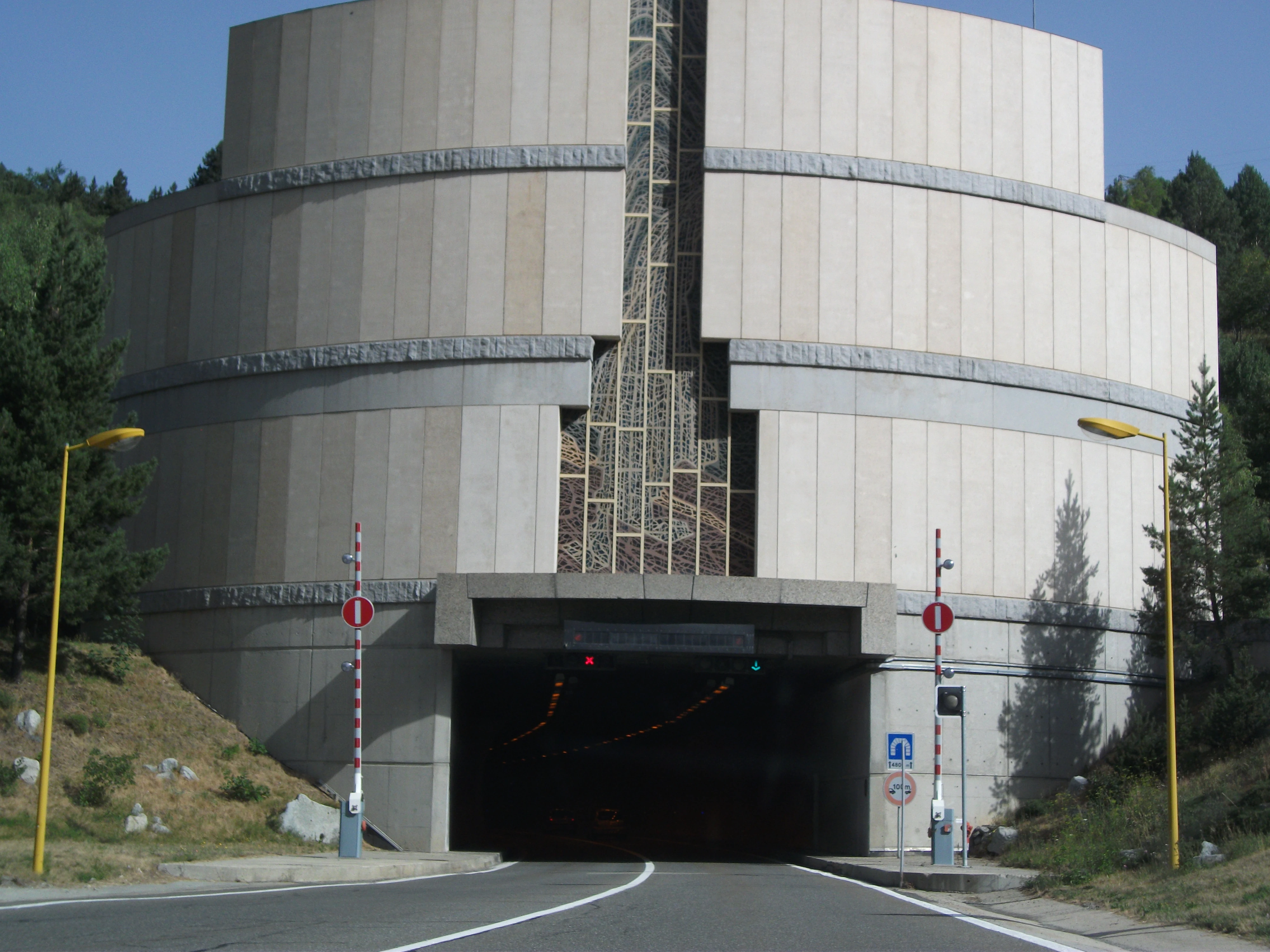

Entrée sud du Tunnel de Puymorens. © Atlasroutier
Localisation
Pays	France
Région	Occitanie
Départements	Ariège (09) Pyrénées-Orientales (66)
Commune	L'Hospitalet-près-l'Andorre, Porté-Puymorens
Caractéristiques
Axe	RN523
Exploitant	ASF
Nombre de voies	2
Nombre de tubes	1
Péage	Oui
Longueur	4.820 m
Calendrier
Mise en service	1994

Présentation

• Le Tunnel de Puymorens situé sur la N523 est un ouvrage d'art monotube concédé à ASF.
• Long de 4.820 mètres, il permet de relier L'Hospitalet-près-l'Andorre (Ariège) à Porté-Puymorens (Pyrénées-Orientales) sans passer par le Col de Puymorens (N22 et N320) qui culmine à 1.920 mètres d'altitude.
• Maillon de la liaison internationale E09 (Toulouse - Barcelone), le tunnel de Puymorens est l'ouvrage d'art le plus important situé côté français. Cependant, les aménagements de la RN20 restent pour le moment cantonnés au Nord d'Ax-les-Thermes, de sorte que l'accès au tunnel n'est pas commode alors que le trafic s'accroît très régulièrement.

Localisation

Chargement de la carte...

{"type":"HYBRID","minzoom":false,"maxzoom":false,"types":["ROADMAP","SATELLITE","HYBRID","TERRAIN"],"mappingservice":"googlemaps3","width":"450px","height":"350px","centre":{"text":"","title":"","link":"","lat":42.558138,"lon":1.817207,"icon":""},"title":"","label":"","icon":"","lines":[{"text":"","title":"","link":"","strokeColor":"#F30A2B","strokeOpacity":"1","strokeWeight":"5","pos":[{"lat":42.577323,"lon":1.792746},{"lat":42.57666,"lon":1.792445},{"lat":42.575775,"lon":1.792574},{"lat":42.573784,"lon":1.793261},{"lat":42.570244,"lon":1.795707},{"lat":42.54075,"lon":1.82373}]}],"polygons":[],"circles":[],"rectangles":[],"copycoords":false,"static":false,"visitedicon":"","wmsoverlay":false,"zoom":false,"layers":[],"controls":["pan","zoom","streetview","type","scale"],"zoomstyle":"DEFAULT","typestyle":"DEFAULT","autoinfowindows":false,"resizable":false,"kmlrezoom":false,"poi":true,"cluster":false,"clustergridsize":60,"clustermaxzoom":20,"clusterzoomonclick":true,"clusteraveragecenter":true,"clusterminsize":2,"imageoverlays":[],"kml":[],"gkml":[],"searchmarkers":"","fullscreen":false,"scrollwheelzoom":false,"locations":[{"text":"\u003Cdiv class=\"mw-parser-output\"\u003E\u003Cp\u003EL'Hospitalet-pr\u00e8s-l'Andorre\n\u003C/p\u003E\u003C/div\u003E","title":"L'Hospitalet-pr\u00e8s-l'Andorre\n","link":"","lat":42.577323,"lon":1.792746,"icon":""},{"text":"\u003Cdiv class=\"mw-parser-output\"\u003E\u003Cp\u003EPort\u00e9-Puymorens\n\u003C/p\u003E\u003C/div\u003E","title":"Port\u00e9-Puymorens\n","link":"","lat":42.54075,"lon":1.82373,"icon":""}]}

Historique

• Années 1980 : Études
• 27 12 1989 : Déclaration d'utilité publique
• Automne 1990 : Début des travaux de forage
• 14 03 1992 : Effondrement d'une partie du tunnel
• Janvier 1993 : Fin des travaux de percement
• 02 06 1994 : Signature du contrat de concession
• 02 08 1994 : Approbation du contrat de concession
• 21 10 1994 : Ouverture du tunnel

Équipements

Péage du Tunnel de Puymorens. © Atlasroutier

• 1 tube de circulation
• 3 stations électriques 20 kV, 690V, 400V et 230V
• 2 280 luminaires d’éclairage
• 2 stations de ventilation
• 6 ventilateurs 370 kW - 80 m³/s
• 1 réseau incendie avec réservoir (240 m³)
• 23 couples de niches avec poteaux à incendie, extincteurs, postes d’appel d’urgence
• 5 refuges incendie avec extincteurs, postes d’appel d’urgence et téléphones
• 3 galeries de retournement
• 13 groupes de feux d’affectation de voie
• 34 caméras vidéo
• 1 poste de commande/contrôle avec système GTC
