Tunnel d'en Raxat

Tunnel d’en Raxat

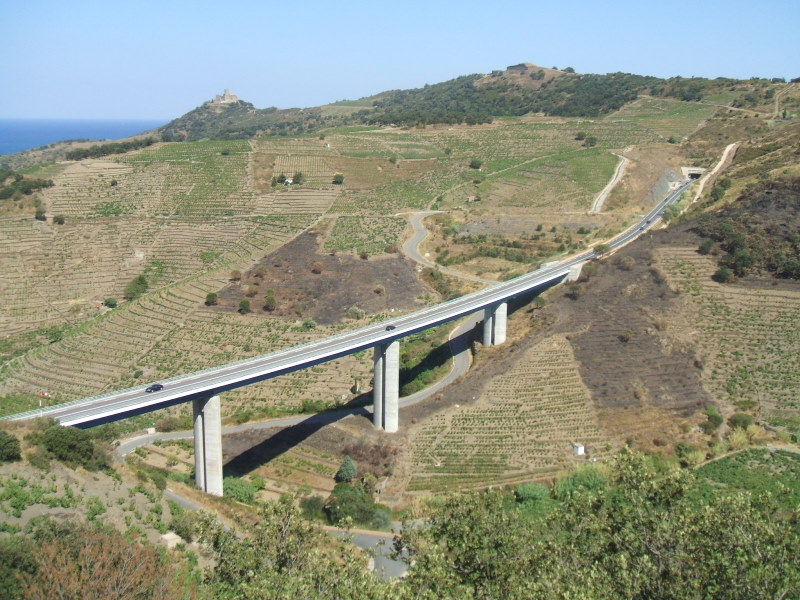

Viaduc du Douy avec en fond le Tunnel d'en Raxat. © Luchar
Localisation
Pays	France
Régions	Occitanie
Départements	Pyrénées-Orientales (66)
Commune	Collioure
Caractéristiques
Axe	D914 (66)
Exploitant	Conseil départemental des Pyrénées-Orientales
Franchissement	Col du Raxat
Type	Bitube
Nombre de voies	2
Nombre de tubes	1
Péage	Non
Longueur	525 m
Largeur	8,5 m
Hauteur	4,3 m
Calendrier
Mise en service	13 07 1994

Présentation

• Le Tunnel d’en Raxat est un tunnel routier situé sur la D914 (ex-RN114), permettant de franchir le col du Raxat sur la commune de Collioure dans les Pyrénées-Orientales (66).
• Ouvert le 13 juillet 1994, il est situé sur le contournement de Collioure et de Port-Vendres. Sa sortie nord donne directement sur le Viaduc du Douy. La vitesse est limitée à 70 km/h et les véhicules de transport de matières dangereuses sont autorisés dans le tunnel.

Localisation

Chargement de la carte...

{"type":"HYBRID","minzoom":false,"maxzoom":false,"types":["ROADMAP","SATELLITE","HYBRID","TERRAIN"],"mappingservice":"googlemaps3","width":"450px","height":"350px","centre":{"text":"","title":"","link":"","lat":42.51168431914275,"lon":3.0820834636688232,"icon":""},"title":"","label":"","icon":"","lines":[{"text":"","title":"","link":"","strokeColor":"#FCFF07","strokeOpacity":"1","strokeWeight":"5","pos":[{"lat":42.512910147773745,"lon":3.079197406768799},{"lat":42.512609624269466,"lon":3.0800020694732666},{"lat":42.5122853736047,"lon":3.080796003341675},{"lat":42.511913669553635,"lon":3.0816328525543213},{"lat":42.51157359795353,"lon":3.082362413406372},{"lat":42.51121770708825,"lon":3.0830812454223633},{"lat":42.51071945647244,"lon":3.0841004848480225},{"lat":42.51045055766451,"lon":3.0847012996673584}]}],"polygons":[],"circles":[],"rectangles":[],"copycoords":false,"static":false,"visitedicon":"","wmsoverlay":false,"zoom":15,"layers":[],"controls":["pan","zoom","streetview","type","scale"],"zoomstyle":"DEFAULT","typestyle":"DEFAULT","autoinfowindows":false,"resizable":false,"kmlrezoom":false,"poi":true,"cluster":false,"clustergridsize":60,"clustermaxzoom":20,"clusterzoomonclick":true,"clusteraveragecenter":true,"clusterminsize":2,"imageoverlays":[],"kml":[],"gkml":[],"searchmarkers":"","fullscreen":false,"scrollwheelzoom":false,"locations":[]}

Légende de la carte ou du tableau
En jaune	Le Tunnel d’en Raxat.
Pour plus d'informations sur les sources cartographiques, consulter cet article.
La carte ne s'affiche pas ? Merci d'éditer l'article et de le sauvegarder sans aucune modification.

Historique

• xx xx 1993 : Achèvement du percement du tunnel.
• 13 07 1994 : Ouverture du tunnel.

Fiche technique

Généralités

• Tunnel à un tube bidirectionnel.
• Dévers constant de 2,5 %.

Dimensions

• Longueur totale d'environ 525 m répartie comme suit :
  • Tête architecturale côté Collioure.
  • 12 m de voûte réalisée à l'air libre.
  • 500 m excavés en souterrain creusé dans la montagne.
  • 12 m de voûte réalisée à l'air libre, côté Port-Vendres.
  • Tête architecturale côté Port-Vendres.
• Hauteur libre de 4,30 m.
• Largeur roulable de 8,50 m dont :
  • 2 voies de 3,50 m de largeur.
  • 2 bandes de guidage de 0,75 m de large chacune.
  • Trottoirs de 0,85 m de part et d'autre de la chaussée sous lesquels passent les servitudes d'exploitation du tunnel.

Équipements

• Ventilation et éclairage.
• Bornes SOS à l’entrée et à la sortie du tunnel.
• Caniveau à fente continue sur le côté de la chaussée pour recueillir des liquides (le tunnel est autorisé aux matières dangereuses).
